煤炭挥发分测定方法+注意事项

挥发分是煤炭分类的主要指标，根据挥发分可以大致判断煤的变质程度。此外，根据煤的挥发分和焦渣特征可初步判断煤的加工利用性质和热值的高低。因此，测定煤的挥发分在工业应用上和煤质研究方面都有重要意义。

1实验原理

将粒度小于0.2mm的空气干燥煤样置于带盖瓷坩埚中，在（900±10）℃下隔绝空气加热7分钟，以减少的质量占煤样质量的百分数减去水分含量，作为煤样的挥发分产率。

2实验仪器

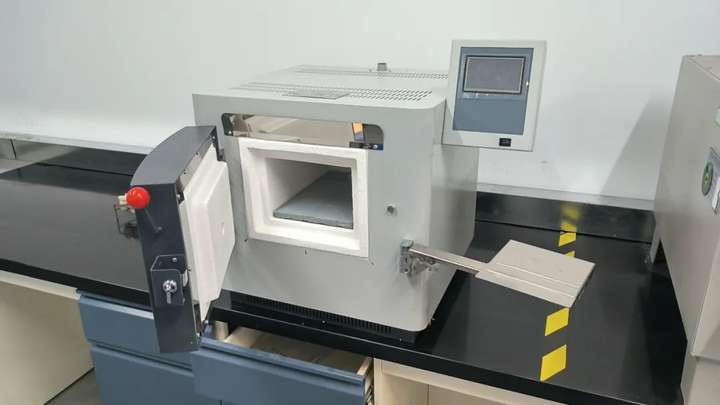

1.马弗炉：带高温计和调温装置，能保持（900±10）℃恒温区，炉后壁有热电偶插孔，确保热接点位于坩埚底与炉底之间（距炉底20~30mm）。

2.坩埚：总质量（15~20）g，带配合严密的盖，坩埚架用耐热金属丝（如镍铬丝）制成，确保坩埚底部紧邻热电偶接点上方。

3.干燥器：内装变色硅胶或粒状无水氯化钙。

4.电子天平：感量0.1mg，称量前需预热30分钟并调平。

3实验步骤

1.煤样制备，采集具有代表性的煤样，粉碎至粒度小于0.2mm，在105℃下干燥至恒重，确保煤样无氧化变质。褐煤、长焰煤需预先压饼（直径约10mm）并切成3mm小块，防止加热时爆燃。

2.准备坩埚，检查坩埚盖能否盖严，选择质量相近的坩埚进行试验。

3.称样与加热，称取（1±0.01）g煤样，轻轻振动坩埚使煤样摊平，盖上盖。

4.放入煤样，将马弗炉预先加热至920℃，打开炉门，迅速将坩埚架送入恒温区，立即关门并计时。坩埚放入后，炉温需在3分钟内恢复至（900±10）℃，并保持至加热结束。

5.冷却与称量，加热结束后，取出坩埚，在空气中冷却5分钟，移入干燥器冷却至室温（约20分钟）后称量。

观察焦渣特征（如粉状、黏着、弱粘结等），按标准分类记录。

4注意事项

1.温度控制

定期校准热电偶及毫伏计，确保炉温稳定在（900±10）℃。

坩埚放入后，若炉温恢复超时或波动超过范围，试验作废。

2.坩埚与加热

坩埚盖需严密配合，防止空气进入导致煤样氧化。

每次试验放置相同数量坩埚，保证热容量一致，减少误差。

3.煤样处理

褐煤、长焰煤bi须压饼，避免加热时爆燃影响结果。

4.冷却与称量

坩埚冷却时间不宜过长，防止焦渣吸水导致质量偏差。

开启干燥器时沿水平方向推盖，避免磨口损坏。

5.安全操作

马弗炉高温操作时佩戴防护手套，防止烫伤。

试验结束后关闭电源，清理炉内残渣，保持设备清洁。

鹤壁市冶金机械设备有限公司创建于1983年9月，拥有现代化实验楼、生产车间和自己的技术研发团队，是集研发、生产和销售为一体的老厂家。

主要经营产品：量热仪，定硫仪，实验室粉碎机,实验室破碎机，小型颚式破碎机，密封锤式破碎机，实验室对辊破碎机，联合破碎制样机，密封化验制样粉碎机，振动磨样机，实验室棒磨机，焦炭转鼓机及配套鼓前筛，鼓后筛，颚式破碎缩分机,锤式破碎缩分机，活性炭强度测定仪，焦炭制球机等煤质化验室化验设备和分析仪器。
